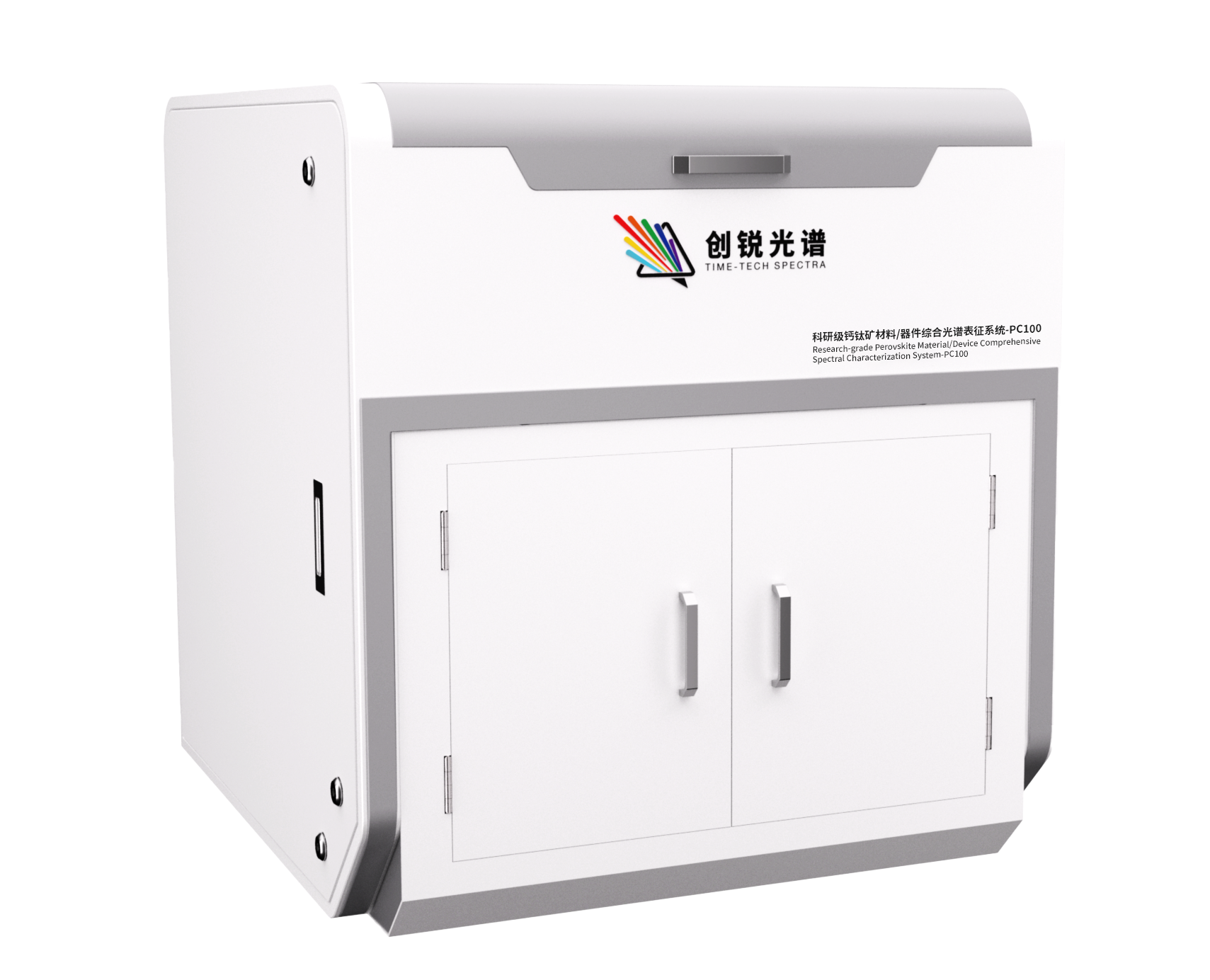

科研级钙钛矿材料/器件综合光谱表征系统

单结电池

真实J-V, Suns-PL(Pseudo J-V),Vo,Js, MPP, PL/TRPL

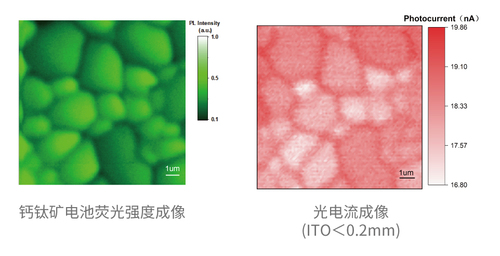

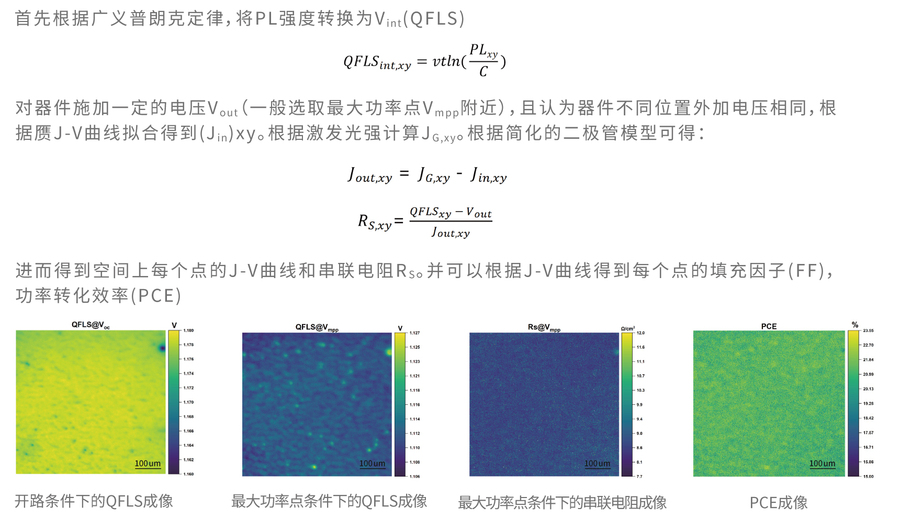

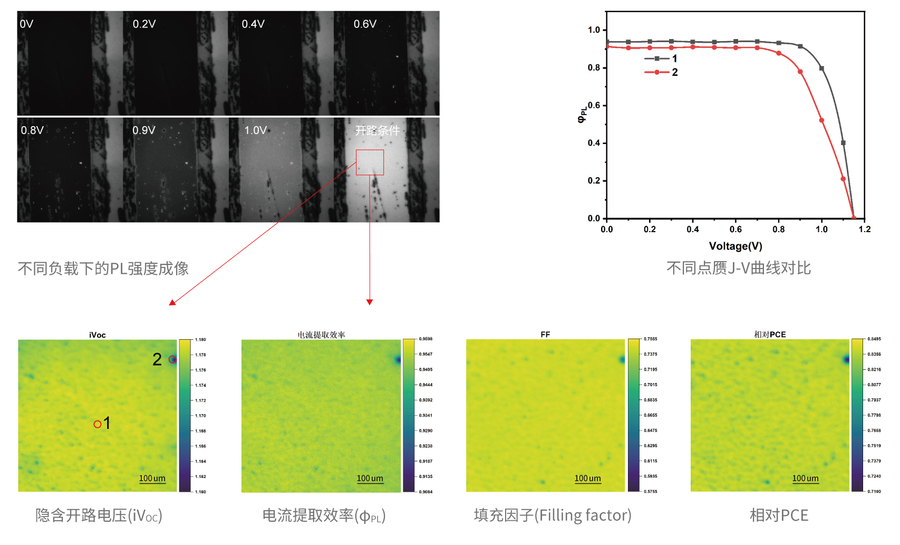

PL强度/寿命,iVoc,PCE,FF,RS,PLQE,QFLS,光电压/电流等成像

叠层电池

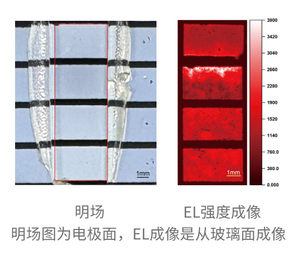

叠层电池真实J-V,子电池Suns-PL,Pseudo J-V,Voc,Jsc,MPP,PL/TRPL,EL

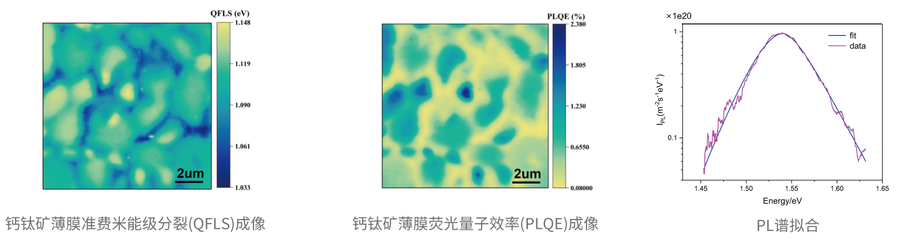

PL光谱/强度/寿命成像,iVoc,PCE,FF,RSH,PLQE, OFLS 成像

波长

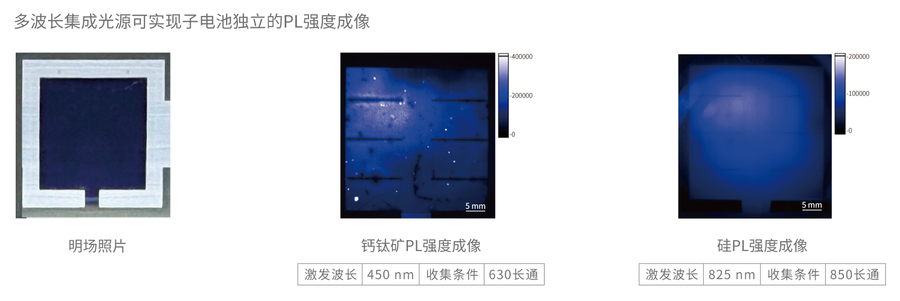

LED面光源

450 nm,532nm,850nm,900 nm(标配450和850 nm)

激光光源

405 nm,450 nm,532nm,780 nm,808 nm, 850 nm

光学强度动态范围

LED面光源

0.01-1.5 suns

尺寸

≤2x2 cm²

类型

硅/钙钛矿/硅-钙钛矿叠层电池及薄膜样品

光谱分辨率

0.14 nm @ 300 mm 焦长单色仪,@1200 g/mm光栅, @CCD像元尺寸 25 μm

单张光谱采集时间

5 ms (Min.)

空间分辨率

宽场成像

a.高分辨模式1.5 μm/pixel, 成像面积<7 mm2

b.常规分辨模式8 μm/pixel, 成像面积<80 mm2

c.用于PL/EL强度、iVoc,PCE,FF,Rs、Rs 等成像

激光共聚焦扫描成像

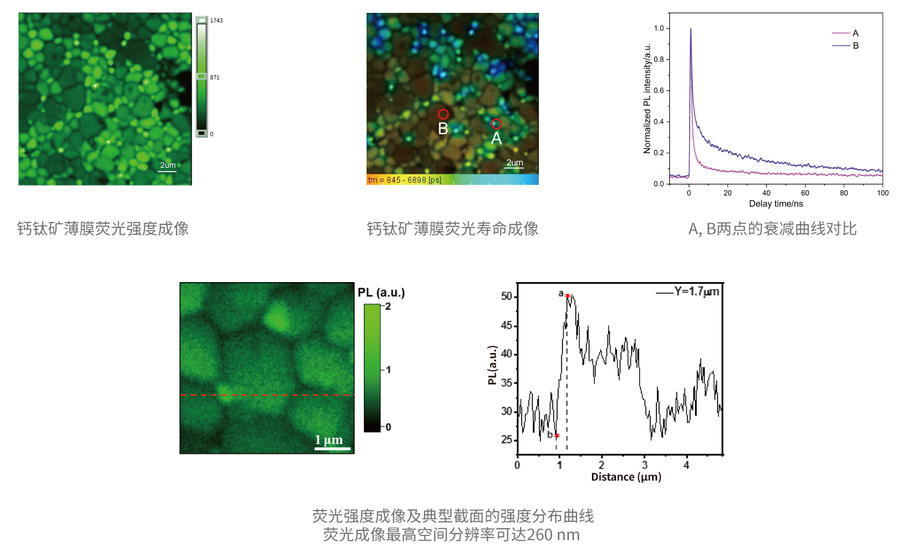

a.最高260 nm空间分辨率(100x油镜)

b.物镜:5x,10x,20x,40x,50x,60x,100x 空气/油镜

c.用于PL光谱成像、PLOE、OFLS成像

TCSPC模块

IRF

≤230 ps

光谱范围

185-870 nm

激光光源

375,405nm 皮秒激光器
